超聲波流量計近年來因?qū)嵱眯栽诟餍袠I(yè)得到廣泛應用，對其的研究也越來越多。

從安裝方式上來講，超聲波流量計在所有流量計中安裝是最簡單便捷的，選擇合適的測量點，在流量計中輸入測量點的管道參數，探頭固定在管道上就可以使用了。只是一般來講會為了保證測量的精度，測量點的選擇有比較多的要求，需要遵循下列原則：

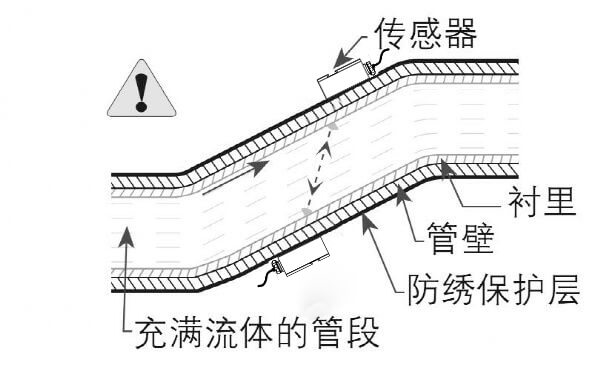

1、選擇充滿流體的材質均勻質密、易于超聲波傳輸?shù)墓芏?，如垂直管段（被測液體自下往上流動）或水平管段

外夾式超聲波流量計無法測量有大量雜質的液體，且需要是充滿流體的管道，不能選擇被測液體自上往下流動的管道位置，將會無法測量。

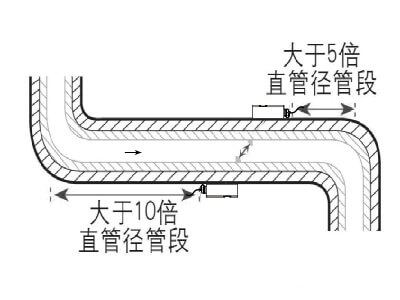

2、安裝距離應選擇上游大于10倍直管徑、下游大于5倍直管徑以?xún)?nèi)無任何閥門、彎頭、變徑等均勻的直管段，安裝點應充分遠離閥門、泵、高壓電和變頻器等干擾源。

整體安裝位置不能靠近閥門、彎管、變徑或者其他可能導致進入或離開流量計的流體過度湍流的部件處，上游傳感器應該距離這些部件10倍直徑，下游距離5倍直徑。

例如：使用Φ15的SUNCENT-X3，那么設備安裝就要在至少距離上游 150 毫米和下游 75 毫米的位置上。

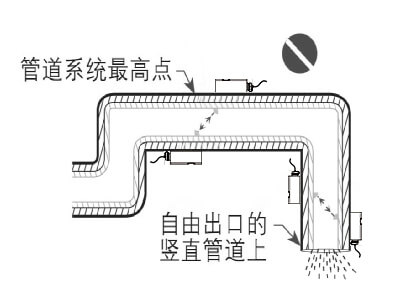

3、盡量不要安裝在管道系統的最高點或被測液體直接豎直往下流出的管道上。

水往低處流，盡量不要安裝到管道最高位置，不能保證管道內一直處于滿管狀態，將導致數據不夠準確；更不要安裝在豎直直接流出的出口管道上，這個位置必定不會是滿管，無法測量。

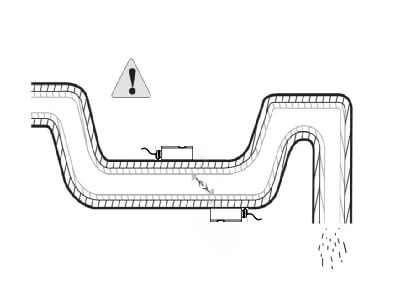

4、對于上面豎直開口或半滿管的管道，流量計應安裝在U型管段處。

如果工況環境就是被測液體直接豎直往下流出的，那可能需要改造一下管道，將管道安裝在上圖U型管段處。



以上是超聲波流量計測量選擇位置的幾點要求，只要確定安裝位置沒有上述情況，那么位置就是可以安裝的。但是超聲波流量計的可測的管徑很多，不同管徑對應的型號也不一樣，那相對應的流量計傳感器安裝距離也會不同。

傳感器安裝位置非常簡單，只需確定以下幾項：

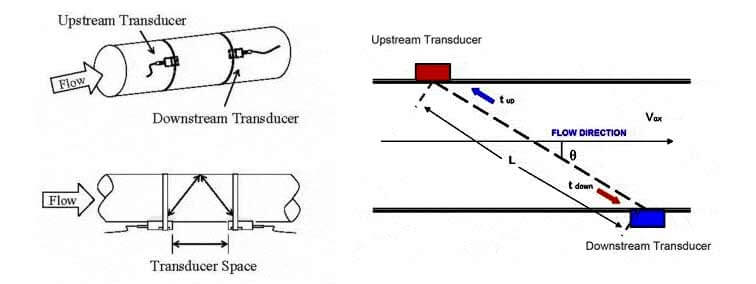

1、確定安裝方式V法 / Z法

DN200以下的管道傳感器優先使用V法安裝，V法安裝方便，對空間要求更小。DN200以上或者在V法測不到信號或信號質量差時也可選用Z法安裝，由于Z法是超聲波在介質傳播中直接收發，信號沒有反射，因而信號強度衰減最小。所以，Z法安裝信號強度高，運行更可靠。

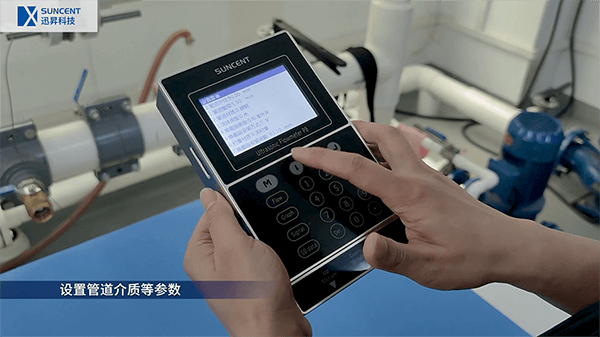

2、管道參數輸入主機，計算傳感器間距

被測管道參數輸入到主機-設置菜單，SUNCENT超聲波流量計均是可以直接輸入管道外徑/壁厚/材質，被測液體材質和傳感器安裝方式，輸入完成設置菜單內就會顯示傳感器安裝的間距，按照間距安裝即可。

3、處理傳感器安裝點

超聲波流量計傳感器的安裝點有兩個，分為上游傳感器和下游傳感器。兩個安裝點，一個安裝點的處理面積和探頭大小差不多即可，另一個安裝點的處理面積應該是探頭大小的2、3倍（以安裝點為中心），以便于調試信號。首先將管外欲安裝傳感器的區域清理干凈，除掉銹跡和油漆。如有防銹層也應去掉，建議用打磨機打磨出金屬光澤，再用干凈抹布擦去油污和灰塵。

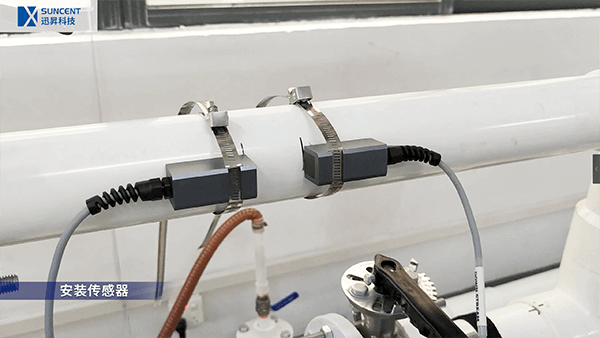

4、傳感器必須安裝在管道水平方向上

兩個傳感器必須安裝在管道軸面的水平方向上，并且在軸線水平位置±45°范圍內安裝，以防止上部有不滿管、氣泡或下部有沉淀等現象影響傳感器正常測量。如果受空間的限制而不能水平安裝時，可在保證管內上部分無氣泡的條件下，垂直或有傾角地安裝傳感器。



以上處理完，超聲波流量計傳感器也就可以安裝了?；蛟S會覺得整體安裝很麻煩，超聲波流量計安裝算是所有流量計中最簡單的了，其他的流量計安裝只會比超聲波流量計更麻煩，更難安裝，切管/挖孔/加壓等等，但是這些每一個要求都是為了測量出優質的數據。

最后，如果您是DN80以下管道需要測量，不想這么多步驟，請查看我們X3小管流量計，深圳迅昇科技希望用實力讓流量測量更簡單。
