我們經常稱的超聲波流量計是時差式超聲波流量計，這類流量計測量精準，安裝簡單，在很多生產環境包括腐蝕性流體、小管徑軟管中都能測量，填補了許多流量計無法測量的空缺和位置，在這個數字時代支持各種通訊接口，是新一代的主流流量計設備。

但是再?gòu)?qiáng)大的產品，也會有其無法顧及到的點，而時差式超聲波流量計就是不誤測量管內有大量氣泡的流體。

那么導致超聲波流量計無法測量的原因是什么呢？

時差式超聲波流量計是利用超聲波來測量流體的速度，使用頻率超出聽覺范圍（通常為0.5、1 或 4 MHz）的聲波。通過使用與液體直接接觸的潤濕（插入）傳感器的插入式超聲波流量計或通過管壁發送超聲波的外部（夾式）傳感器的外夾式超聲波流量計，將該超聲波信號發送到流動的液體中。

流量計通過接收兩個傳感器超聲波的時間差來計算流速，如果被測流體中含有氣泡，那么流體中的氣泡會散射和吸收超聲波，導致另一個傳感器無法接收到信號，因此氣泡的存在會嚴重影響超聲波在管道內部液體介質中的傳播。

分析了流體中氣泡對時差式超聲波流量計性能的影響，并進行了氣液兩相流量測量實驗。實驗結果表明，隨著流體中氣泡體積比例的增加，超聲波流量計的測量誤差也會隨之增大。當氣泡體積比例超過1% 時，時差法測量的流量計數據幾乎無法使用。

所以，管道內有氣泡是會直接影響時差式超聲波流量計的測量，甚至導致流量計無法測量準確的數據。

那如果遇到這種情況我們?nèi)绾谓鉀Q呢？

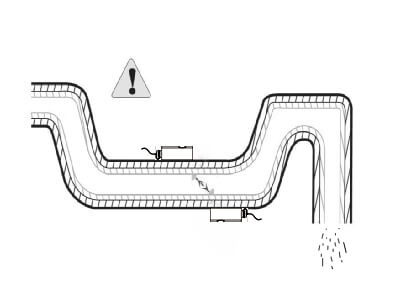

如果是管道內不是滿管有很好氣泡，那就需要從管道中換一個合適的位置，確保滿管盡量不要有氣泡的位置重新測量；或者把管道內氣泡排出，保持管道滿管無氣泡狀態。

如果管道內有加氣加氧，應該避開此類設備，盡量選擇距離遠一些的位置進行測量，效果可能會好很多。
